600 Zestaw kalibracyjny do ustawiania skoku wtryskiwacza ACW01 i ACW02
 |
||
 |
 |
 |
Masz pytania lub wątpliwości? Jesteśmy do dyspozycji w dniach poniedziałek - piątek 8:00 - 16:00 Zadzwoń lub napisz! Email: ph-jacus@wp.pl Tel.: 662 30 60 20 Tel.: 537 537 437 |
||

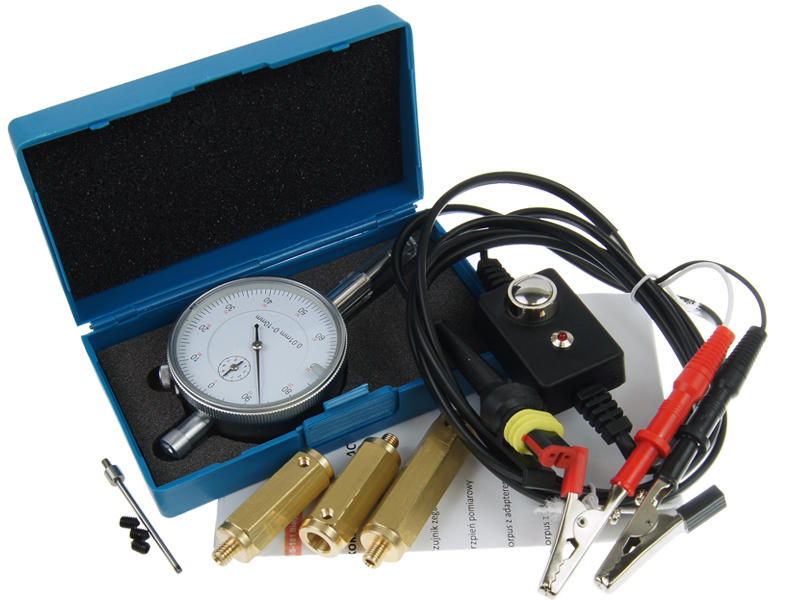

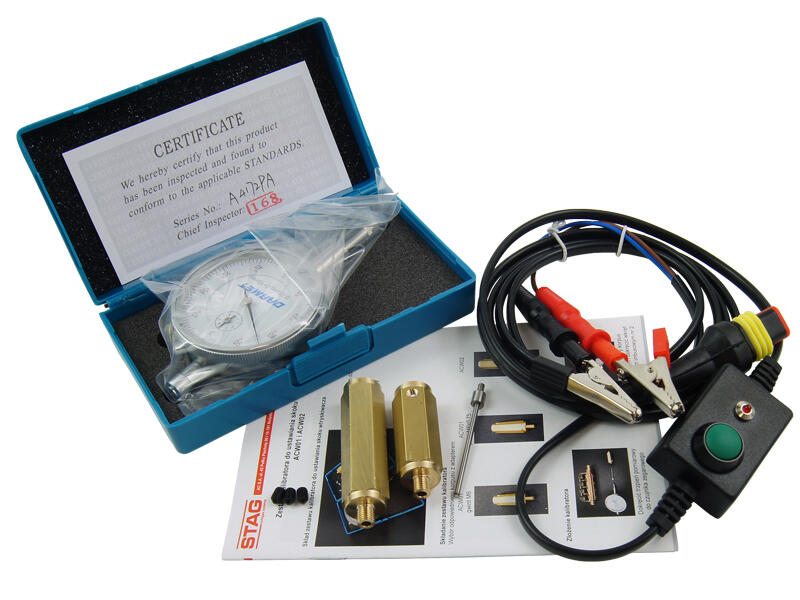

Zestaw kalibratora do ustawiania skoku wtryskiwacza ACW01 i ACW02.
Urządzenie przeznaczone do kalibracji skoku tłoczków w listwach wtryskowych AC STAG W01 oraz W02 w wersjach standard i BFC.
W skład zestawu wchodzi:

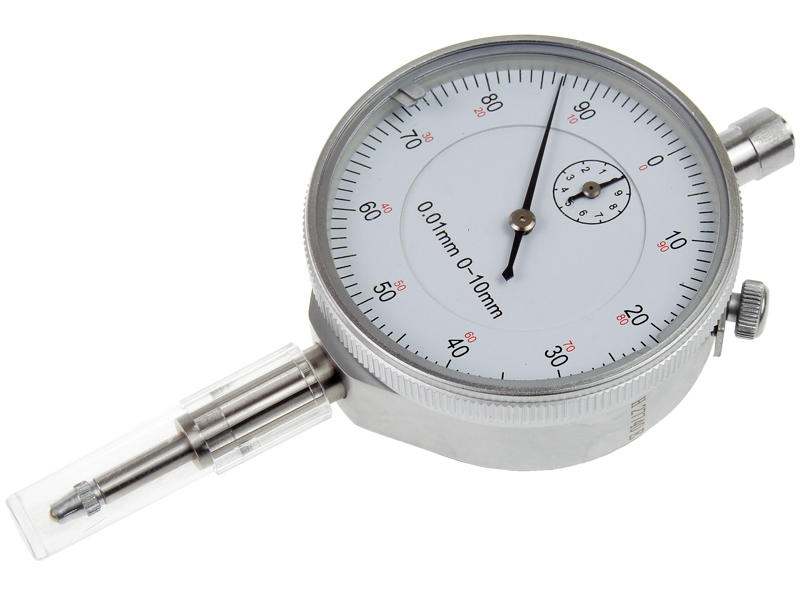

-Czujnik zegarowy
-Trzpień pomiarowy

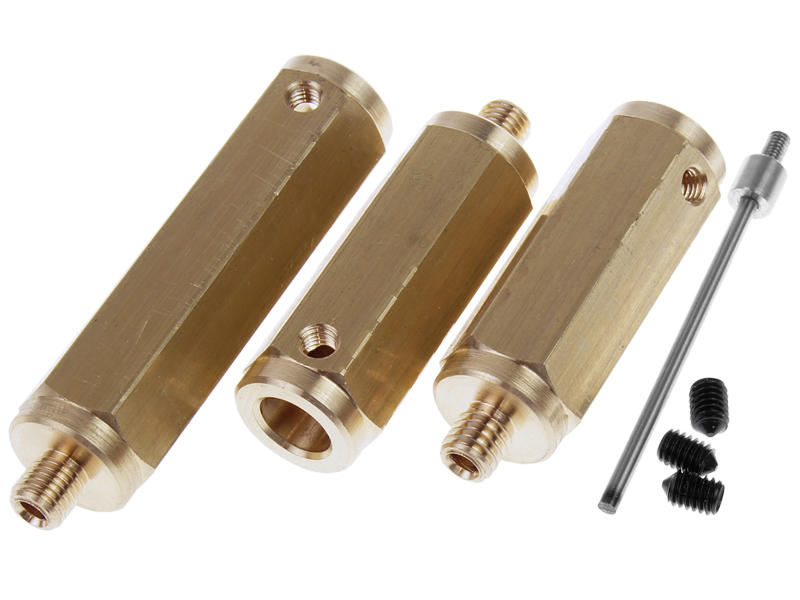

-Korpus z adapterem do wtryskiwacza ACW01
-Korpus z adapterem do wtryskiwacza ACW02
Składnie zestawu
Wybór odpowiedniego korpusu
W01 W02
Aby złożyć kalibrator należy, dokręcić trzpień pomiarowy do czujnika zegarowego.
Następnie założyć na czujnik zegarowy korpus z odpowiednim adapterem i dokręcić wkręt zabezpieczający kluczem imbusowym nr2
Instrukcja ustawiania skoku wtryskiwacza
Uwaga:
Ustawienie wtryskiwacza W01 na skok nie jest równoważny z kalibracją fabryczną i nie zapewnia zachowania prawidłowych parametrów nowego wtryskiwacza.
Niezbędne narzędzia: Zestaw kalibratora, klucz imbusowy nr.4, źródło prądu 12,5-13,5VDC 6A.
1. Wkręcić kalibrator w miejsce dysz wtryskiwacza, po wkręceniu wskazówka na małej skali powinna zawierać się w przedziale 2- 4mm.
Jeżeli nie, należy po poluzowaniu wkręta zabezpieczającego "1" wyregulować położenie czujnika zegarowego "2". Po ponownym
zabezpiczniu wkrętem "1" pokręcając oprawką czujnika "3" ustawiamy zero w skali na wskazówce czujnika.

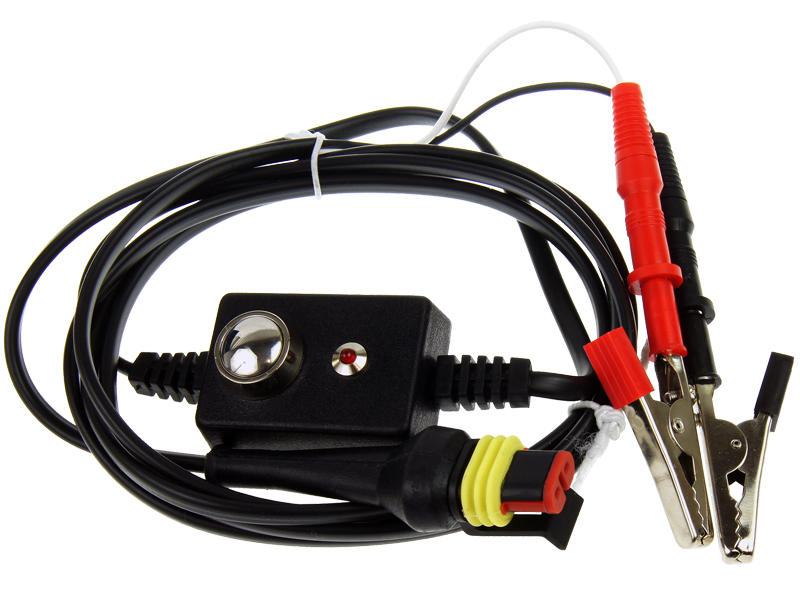

2. Podłączamy wtyczkę przewodu zasilającego do wtryskiwacza.
3. Podłączamy przewód do źródła zasilania.
4. Wciskając przycisk na przewodzie zasilającym kalibratora odczytujemy skok tłoczka.
Uwaga:
Wciśnięcie przycisku na dłużej niż 4 sekundy może doprowadzić do uszkodzenia cewki wtryskiwacza!!!
5. Jeżeli wskazania nie mieszczą się w wyznaczonych granicach, należy skorygować skok wkręcając (za duży) lub wykręcając (za mały) stopkę.
6. Po ustawieniu skoku czynność należy powtórzyć dla kolejnych sekcji wtryskiwacza.
